近年来，随着护发消费需求升级，高速风筒凭借低温速干、护发效果优异等特点，成为个人护理电器领域的热门品类。该类产品依托每分钟超10万转的高速无刷电机()，以强劲气流替代传统高温吹风，减少对头发的热损伤；同时，搭配负离子功能让秀发更加顺滑有光泽。

高速风筒应用难点：

算力要求高：驱动电频率高达1.83kHz的电机，需具备极短控制周期，这对MCU运算能力和实时性的要求更高；

器件损耗大：高频开关会增加功率器件损耗、加剧温升，器件需兼顾高性能与低损耗；

转子角度偏差：高速运转下，采样与发波时间间隔内，转子位置偏移大，容易降低控制效率；

温控难度高：可控硅导通角()与加热功率呈非线性，常规控温算法无法兼顾精度与响应速度。

极海紧跟行业需求，推出G32F031超高性价比高速风筒参考方案，可针对性解决目前高速风筒存在的应用难点，同时在实现 11Wrpm运行转速基础上，支持多挡位风量/温度调节、智能恒温、负离子护发及多重保护功能，有助于客户产品实现低成本、高效率的开发及量产，全方位提升用户使用体验。

极海G32F031高速风筒参考方案介绍

方案核心优势：

采用极海G32F031全新一代电机控制MCU，能以20kHz高载频，稳定控制1.83 kHz电频率的电机；

搭配GHP500N05低功耗智能功率模块()IPM，即使在20kHz载频下，仍能确保芯片温升维持在正常范围；

可通过角度补偿功能提升转子位置观测精度，进而有效提升电机运行效率；

引入增量式变增益PI控制策略，在低导通角区间强化积分作用()以实现快速升温；在高导通角区间减弱积分作用以抑制超调，从而在全温区获得更为优异的温控品质。

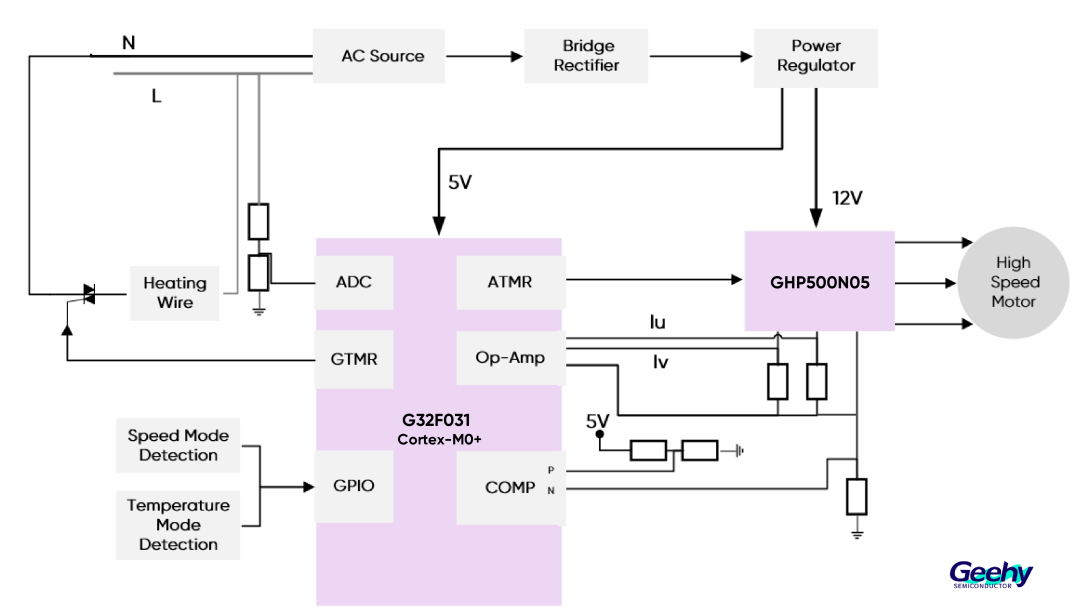

G32F031高速风筒方案框图

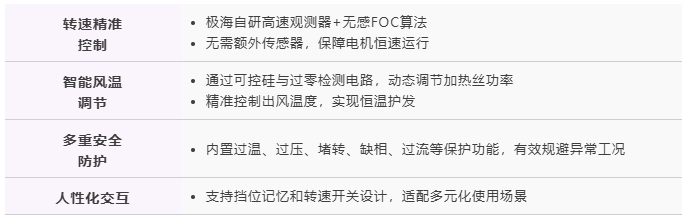

方案核心功能：

方案核心参数：

G32F031高速风筒方案板

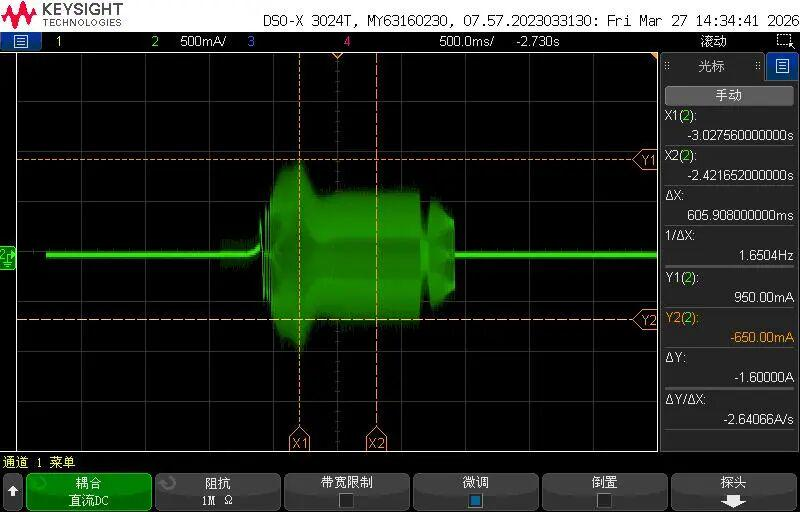

电机电流波形总览(从启动到停机)

AC：220V下的波形，绿色为电机相电流

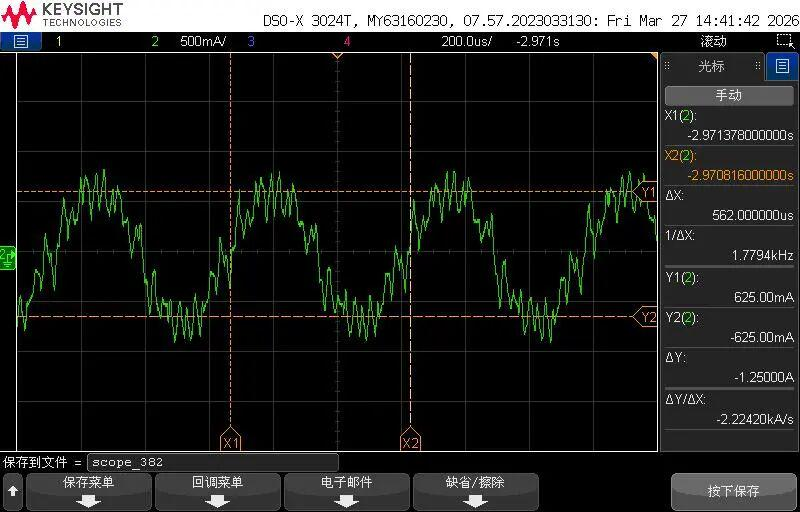

电机启动400ms控制测试波形

AC：220V，105000rpm下的波形，绿色为电机相电流

极海G32F031高速风筒参考方案核心芯片

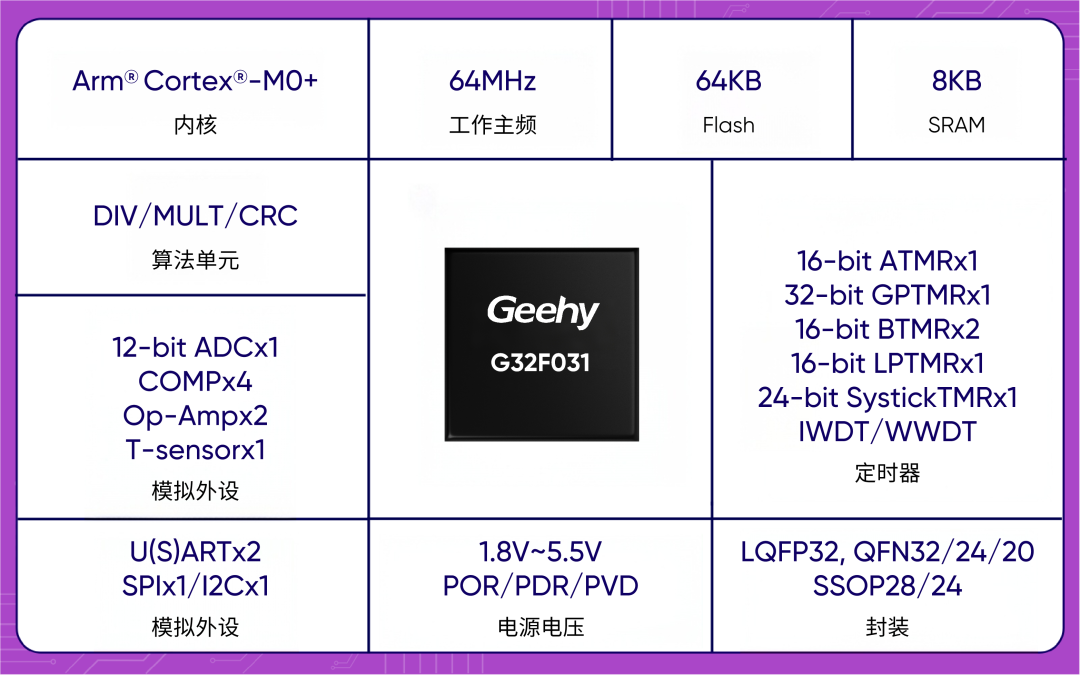

G32F031全新一代电机控制MCU

专为中小功率电机控制小家电打造，具备更高效、更全能、更高性价比等优势特性，可提供本方案高速运行所需要的算力、功能及资源，大幅减少产品研发周期。

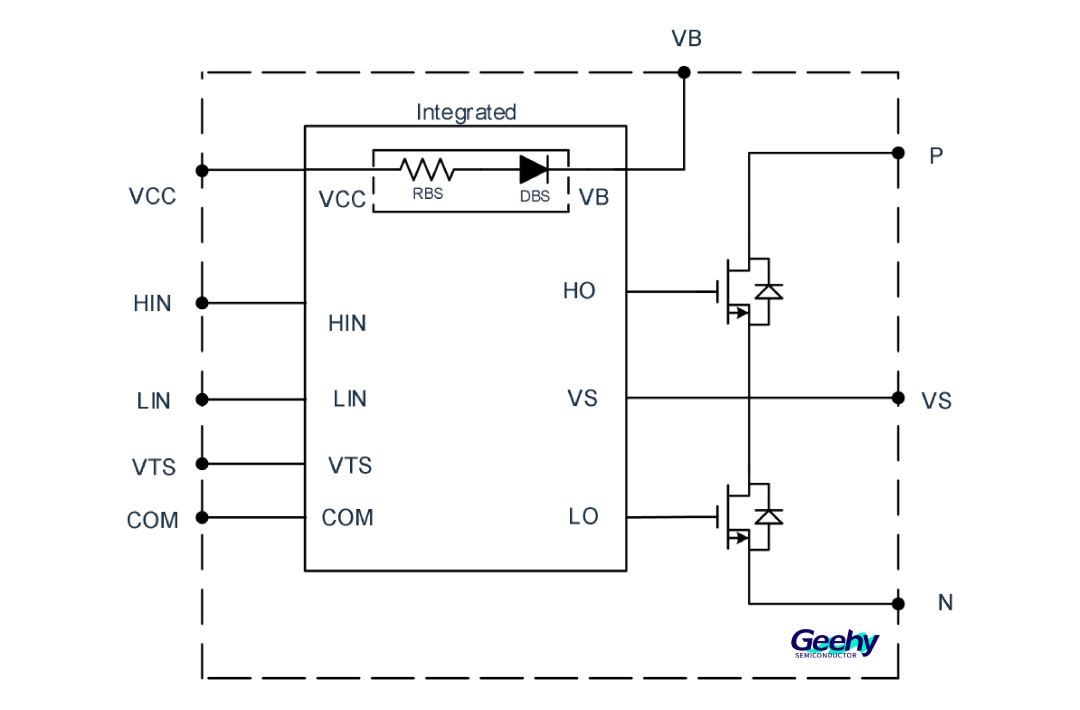

GHP500N05智能功率模块IPM

集500V/5A快速恢复MOSFET和600V耐压栅极驱动器于一体的小型化单芯片，有助于简化外围电路设计，节省PCB布局；同时具备过温保护和防直通功能，保障电机稳定运行。
